Phân tích hành vi model

Điểm tổng che khuất điều gì?

Accuracy là một trung bình. Một model có thể đúng ở ảnh sáng và sai ở ảnh tối, đúng người chụp cũ và sai người chụp mới. Trước khi nhìn heatmap, ta giữ từng prediction cùng ID, nhãn, score và các thuộc tính hợp lệ như camera hoặc kích thước vật thể.

Chia lỗi thành nhóm giúp đặt câu hỏi cụ thể: sai vì nhầm lớp, thiếu vùng nhỏ, background khác hay preprocessing? Trong mỗi nhóm, đọc nhiều chỉ số chứ không chỉ một: hai nhóm có cùng recall vẫn có thể có precision khác hẳn khi tỉ lệ lớp dương của chúng khác nhau. Ghi số mẫu cạnh mỗi chỉ số; một nhóm vài ảnh chỉ cho một gợi ý.

Nếu so A và B, cần cùng mẫu và cùng metric. Bảng chéo đúng/sai theo ID có bốn ô: cả hai đúng, chỉ A đúng, chỉ B đúng, cả hai sai. Hai ô giữa mới chứa thông tin phân biệt hai model, nên hai score tổng bằng nhau vẫn có thể che việc A đúng ở mẫu B sai và ngược lại.

Ô cả hai sai là nơi nên xem ảnh trước: đổi model chưa cứu được chúng, nhiều khi vì nhãn sai hoặc ảnh thiếu thông tin.

Chỉ xem ảnh sai được chọn theo cảm giác dễ bỏ sót một nhóm. Lấy mẫu đúng/sai theo tiêu chí đã ghi, kiểm cả những ảnh model tự tin nhưng sai. Dữ liệu chụp theo nhóm còn có phụ thuộc; 100 frame gần nhau không tương đương 100 buổi độc lập.

Một đường tắt được tạo để ta kiểm rõ

Ta quay lại ảnh nét: nhãn 0 là đứng, 1 là ngang. Trong tập nguồn, ảnh ngang tình cờ có ô góc sáng, ảnh đứng có ô góc tối. Model có thể dùng góc thay vì nét. Trên validation cùng quy luật, cả hai cách đều đúng; thay đổi dấu góc sẽ tách chúng.

Ta tự thiết kế dữ liệu để biết quy tắc nhãn. Trong ảnh thật, xóa nền có thể vô tình xóa bóng hoặc viền vật thể; việc giữ nhãn phải được kiểm, không tự tuyên bố.

import numpy as np
from sklearn.linear_model import LogisticRegression

vertical = np.zeros((8, 8))
vertical[2:6, 3:5] = 1
horizontal = np.zeros((8, 8))
horizontal[3:5, 2:6] = 1
orientation_filter = (horizontal - vertical) / 4

def make_images(count, seed, reverse_corner=False):
    rng = np.random.default_rng(seed)
    labels = np.arange(count) % 2
    images = np.zeros((count, 8, 8))
    for index, label in enumerate(labels):
        images[index] = vertical if label == 0 else horizontal
        marker = 1 - label if reverse_corner else label
        images[index, :2, :2] = marker
    images += rng.normal(0, 0.02, images.shape)
    return np.clip(images, 0, 1), labels

def features(images):
    corner = images[:, :2, :2].mean(axis=(1, 2))
    shape = (images * orientation_filter).sum(axis=(1, 2))
    return corner[:, None], shape[:, None]

train_images, train_labels = make_images(80, 1)
normal_images, labels = make_images(40, 2)
changed_images, changed_labels = make_images(40, 2, reverse_corner=True)
train_corner, train_shape = features(train_images)
model_a = LogisticRegression().fit(train_corner, train_labels)
model_b = LogisticRegression().fit(train_shape, train_labels)
print("same labels after intervention:", np.array_equal(labels, changed_labels))
print("shape features preserved:",
      np.allclose(features(normal_images)[1], features(changed_images)[1]))

Kết quảsame labels after intervention: True
shape features preserved: True

Model A chỉ thấy độ sáng trung bình của ô góc, model B chỉ thấy shape score (điểm hướng nét); cả hai là logistic regression một đặc trưng. Một CNN thật tự chọn đặc trưng nên ta không biết trước nó dùng gì; ở đây ta biết trước, nhờ vậy kiểm được phép đánh giá có phát hiện đúng điều đã cài hay không.

Shape filter nằm ở giữa ảnh, không đọc góc; hai dòng True xác nhận phép đổi góc giữ nhãn và giữ nguyên tín hiệu hướng.

Ví dụ: shape score bằng tổng ảnh nhân $(H-V)/4$. Template ngang và template đứng mỗi cái 8 ô, chung nhau 4 ô ở giữa. Filter vì thế có bốn ô $+1/4$ (chỉ thuộc nét ngang), bốn ô $-1/4$ (chỉ thuộc nét đứng), còn lại bằng 0. Với nét ngang sạch, bốn ô $+1/4$ đều sáng và bốn ô $-1/4$ đều tối, nên score bằng $+1$; nét đứng cho $-1$. Dấu góc nằm ngoài filter nên không góp vào score.

So hai model bằng cùng một can thiệp

Ta đo accuracy ở ảnh nguồn bình thường và ảnh đổi góc. Cùng seed nhiễu, cùng hướng nét, chỉ đổi nội dung dấu góc, nên khác biệt có một nguyên nhân được kiểm soát trong bộ dữ liệu này.

def predict_both(images):
    corner, shape = features(images)
    return model_a.predict(corner), model_b.predict(shape)

for name, images in [("normal", normal_images), ("changed corner", changed_images)]:
    pred_a, pred_b = predict_both(images)
    print(name, "A/B accuracy:",
          round(np.mean(pred_a == labels), 3),
          round(np.mean(pred_b == labels), 3))

pred_a, pred_b = predict_both(changed_images)
print("A correct, B wrong:", int(np.sum((pred_a == labels) & (pred_b != labels))))
print("B correct, A wrong:", int(np.sum((pred_b == labels) & (pred_a != labels))))

Kết quảnormal A/B accuracy: 1.0 1.0
changed corner A/B accuracy: 0.0 1.0
A correct, B wrong: 0
B correct, A wrong: 40

Trên normal, cả hai đúng; trên changed corner, A thất bại còn B giữ kết quả. Hai dòng đếm theo từng ảnh cho thấy mọi khác biệt đi một chiều: 40 ảnh B đúng mà A sai, không ảnh nào ngược lại. Ta có bằng chứng A phụ thuộc dấu góc trong dữ liệu đã viết.

Chưa suy ra được B bền với mọi camera: B dùng filter ở vị trí cố định, nên nét dịch chỗ hoặc đổi kích thước có thể làm shape score mất ý nghĩa. Mục “Tìm lỗi có hệ thống” đo điều này.

Trên model thật, một can thiệp hợp lệ có thể là thay background, che watermark hoặc đổi sáng trong mức hợp lý. Ta bắt đầu bằng giả thuyết, giữ nhãn, chạy cùng mẫu trước/sau và ghi tỉ lệ đổi nhãn cùng mức đổi score. Nếu can thiệp làm ảnh xa phân phối thật, kết quả nói về điều kiện ấy, chưa trực tiếp nói về sử dụng thường ngày.

Occlusion: che vùng rồi xem score đổi

Occlusion thay một vùng ảnh bằng giá trị nền hoặc mẫu khác, chạy lại model và xem score của cùng lớp thay đổi. Nó gần với thử bỏ một đặc trưng: nếu score giảm nhiều, vùng ấy có ảnh hưởng theo phép thay đã dùng.

Ta chọn một ảnh ngang, lớp 1. Che góc và che vùng nét riêng. Code đọc xác suất của lớp 1 cho cả hai model, cả trước lẫn sau khi che.

example = normal_images[1].copy()
without_corner = example.copy()
without_corner[:2, :2] = 0
without_shape = example.copy()
without_shape[2:6, 2:6] = 0
batch = np.stack([example, without_corner, without_shape])
corner, shape = features(batch)
score_a = model_a.predict_proba(corner)[:, 1]
score_b = model_b.predict_proba(shape)[:, 1]
print("rows: original, cover corner, cover shape")
print("A probability of class 1:", score_a.round(4).tolist())
print("B probability of class 1:", score_b.round(4).tolist())

Kết quảrows: original, cover corner, cover shape
A probability of class 1: [0.891, 0.1057, 0.891]
B probability of class 1: [0.9589, 0.9589, 0.4995]

Nhìn dòng A khi che góc ($0.891 \to 0.1057$) và dòng B khi che nét ($0.9589 \to 0.4995$). Mỗi model chỉ phản ứng với vùng nó đọc; che vùng còn lại không đổi score đến chữ số thứ tư. Che nét đồng thời bỏ đối tượng quyết định nhãn, nên ảnh ấy không phải một mẫu validation giữ nguyên nhãn; nó chỉ phục vụ đo độ phụ thuộc của score.

Chọn màu che ảnh hưởng kết quả. Ô đen trong ảnh rất sáng có thể tự là tín hiệu lạ. Muốn kết luận vững hơn, thử nhiều baseline, nhiều kích thước cửa sổ và nhóm ảnh; kiểm score có giảm vì vùng cần thiết hay vì tạo nhiễu ngoài phân phối. Một cửa sổ đo tác động khi mọi vùng khác giữ nguyên, nên khi nghi model có hai tín hiệu thay thế nhau, che cả tổ hợp vùng.

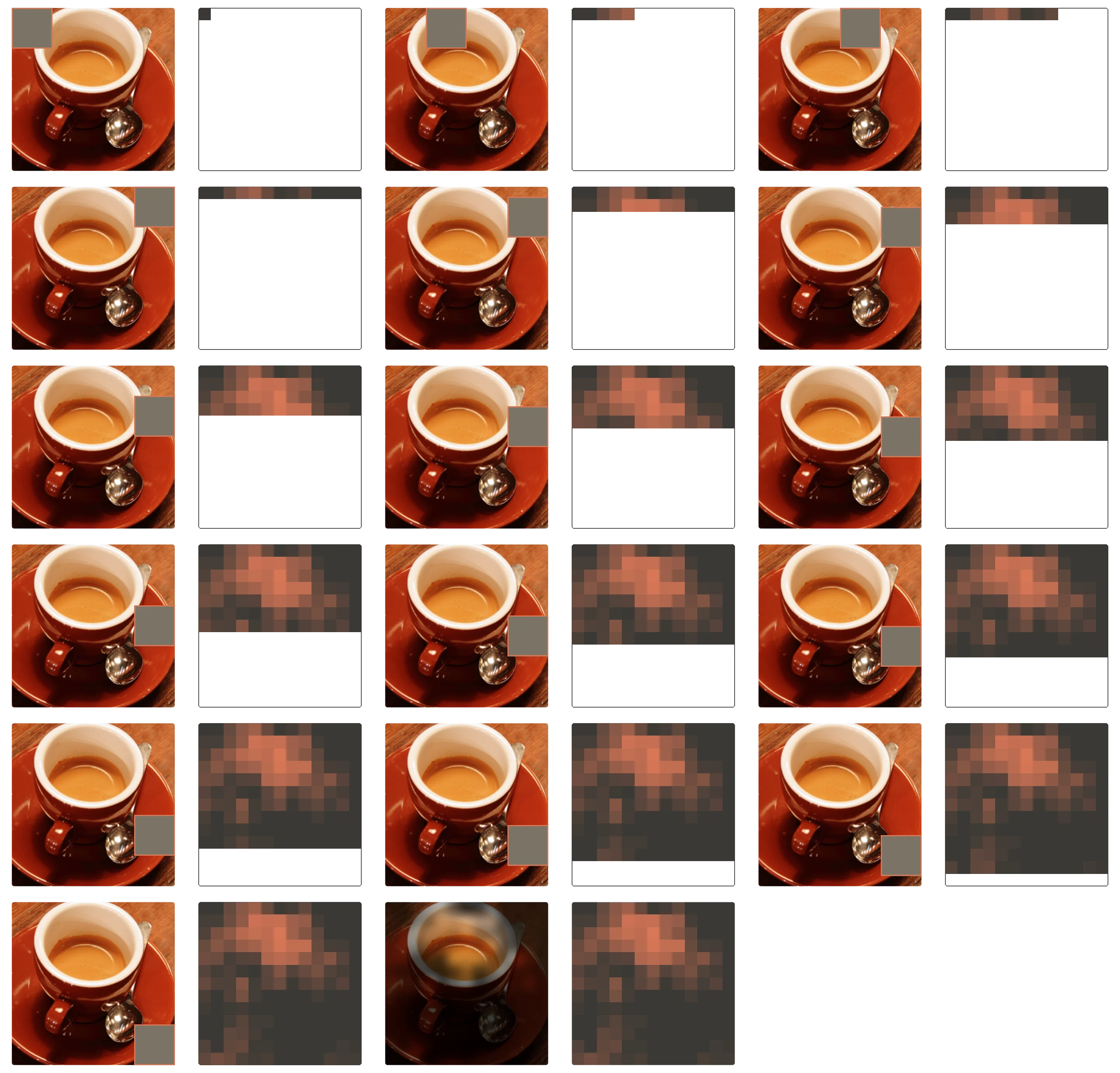

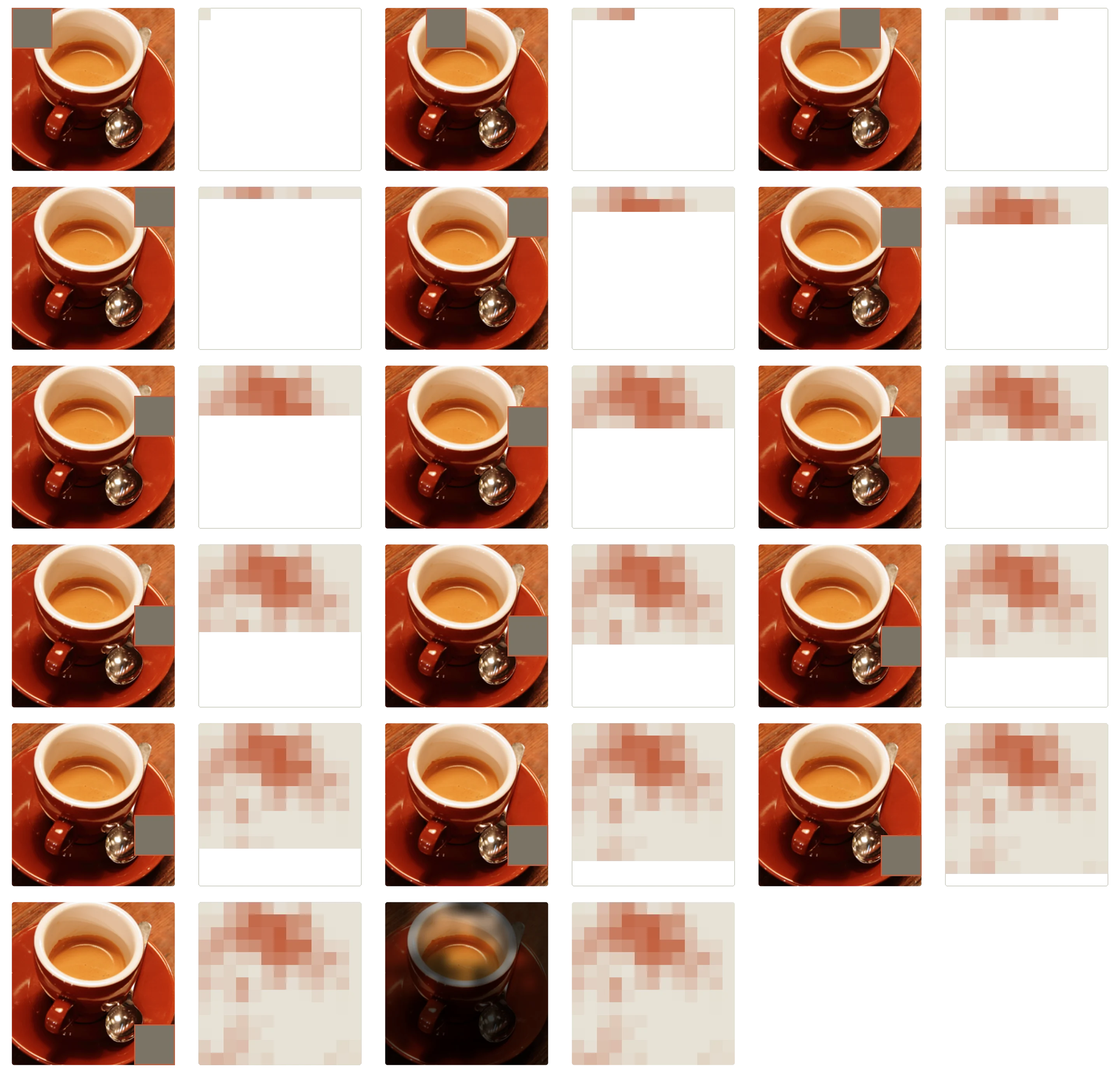

Trên ảnh lớn, occlusion map trượt cửa sổ khắp ảnh, mỗi vị trí một lượt forward. Chi phí tăng theo số vị trí nhân số ảnh; gộp các ảnh đã che thành batch như code trên, và chỉ chạy trên một mẫu ảnh chọn theo tiêu chí.

Saliency và Grad-CAM thêm góc nhìn nào?

Saliency dùng gradient của score lớp theo input để đo nhạy cảm cục bộ: thay một pixel rất nhỏ có thể đổi score thế nào. Occlusion cần một lượt forward cho mỗi vùng; saliency chỉ cần một lượt forward và một lượt backward cho cả ảnh.

Cái giá là nó chỉ nhìn thay đổi vô cùng nhỏ: gradient lớn không luôn nghĩa pixel đó là nguyên nhân ngữ nghĩa quan trọng, và gradient có thể bão hòa hoặc nhạy với noise. Qua ReLU hay max pooling, gradient bằng 0 ở các nhánh không được chọn, nên một vùng có ích vẫn có thể có saliency bằng 0.

Hai model của bài đọc pixel bằng phép tính viết lại được trong torch, nên autograd tính saliency trực tiếp. Ta lấy gradient của logit (score trước sigmoid) theo 64 pixel của ảnh ngang dùng ở mục occlusion, đo phần gradient nằm ở ô góc, rồi so với map của một ảnh đứng.

import torch

shape_filter = torch.tensor(orientation_filter)
readers = {
    "A": (model_a, lambda pixels: pixels[:2, :2].mean()),
    "B": (model_b, lambda pixels: (pixels * shape_filter).sum()),
}

def saliency(name, image, use_probability=False):
    model, read_feature = readers[name]
    pixels = torch.tensor(image, requires_grad=True)
    score = (float(model.coef_[0, 0]) * read_feature(pixels)
             + float(model.intercept_[0]))
    if use_probability:
        score = torch.sigmoid(score)
    score.backward()
    return pixels.grad.abs().numpy()

corner = np.zeros((8, 8), dtype=bool)
corner[:2, :2] = True
for name in ["A", "B"]:
    horizontal_map = saliency(name, normal_images[1])
    vertical_map = saliency(name, normal_images[0])
    print(name, "corner:", round(horizontal_map[corner].sum() / horizontal_map.sum(), 3),
          "| max:", round(horizontal_map.max(), 4),
          "| same on vertical:", np.allclose(horizontal_map, vertical_map))
print("B max grad of probability:", round(saliency("B", normal_images[1], True).max(), 4))

Kết quảA corner: 1.0 | max: 1.0688 | same on vertical: True
B corner: 0.0 | max: 0.8026 | same on vertical: True
B max grad of probability: 0.0316

A dồn toàn bộ gradient vào ô góc, B không có chút nào ở đó: khớp với occlusion. Số 1.0688 tính tay được: logit của A là hệ số của A nhân trung bình bốn ô góc, nên đạo hàm theo mỗi ô bằng hệ số ấy chia 4.

Cột same on vertical cho thấy giới hạn: với model tuyến tính theo pixel, gradient chính là trọng số, giống hệt nhau cho ảnh ngang và ảnh đứng. Saliency nói model nhạy ở đâu, chưa nói ảnh này có gì ở đó.

Dòng cuối là bão hòa: lấy gradient của xác suất thay cho logit, mọi giá trị nhân thêm $p(1-p)$ với $p=0.9589$, nên map nhỏ đi khoảng 25 lần đúng ở ảnh model rất tự tin.

Grad-CAM dùng feature map ở một lớp convolution thay cho pixel. Với score $s_c$ và feature map $A^k$, lấy trung bình gradient theo không gian để có trọng số $\alpha_k$, rồi cộng các map:

$k$ là kênh, $i,j$ là vị trí. Kênh có $\alpha_k$ âm làm giảm score lớp $c$, và ReLU chỉ giữ những vùng đẩy score lên.

Chọn lớp nào để tính là một quyết định: lớp nông giữ chi tiết vị trí nhưng feature còn là cạnh, góc; lớp conv cuối mang ngữ nghĩa của lớp nhưng với ảnh $224\times224$ có thể chỉ còn $7\times7$ ô, mỗi ô ứng với một vùng $32\times32$ pixel. Phóng map lên kích thước ảnh làm nó mượt, không làm nó chính xác hơn.

Grad-CAM tổng quát hóa CAM gốc. CAM chỉ dùng được khi mạng kết thúc bằng global average pooling rồi một lớp linear: map của lớp $c$ khi đó là $\sum_k w_{c,k}A^k$ với $w$ là trọng số của lớp linear. Grad-CAM thay $w_{c,k}$ bằng $\alpha_k$ lấy từ gradient nên dùng được với kiến trúc bất kỳ, không phải sửa và train lại mạng.

Trên CNN thật, Grad-CAM giữ $A^k$ và gradient theo $A^k$ ở lớp đã chọn bằng hook; bài báo Grad-CAM mô tả phương pháp, và Captum có sẵn cài đặt.

Heatmap tạo một giả thuyết để kiểm, chẳng hạn model nhìn watermark. Nó chưa chứng minh nhân quả. Có thể kiểm bằng che watermark giữ đối tượng, thay vị trí hoặc làm thử nghiệm nhiều ảnh. Với Transformer, attention map cũng không tự thay thế can thiệp này.

Tìm lỗi có hệ thống

Một kết quả tốt ở một phép thử chưa nói gì về các phép thử khác. Với ứng dụng nét phấn, ta lập ma trận kiểm: mỗi hàng là một điều kiện (dấu góc, vị trí nét, độ dày, sáng tối), mỗi cột một model, mỗi ô là accuracy trên cùng 40 ảnh gốc. Hàm shift_strokes dịch phần ảnh từ hàng 2, cột 2 trở đi xuống dưới (hàng tràn quay vòng lên trên, ở đó chỉ có nhiễu), giữ nguyên ô góc, để mỗi hàng chỉ đổi một yếu tố.

def shift_strokes(images, rows):
    shifted = images.copy()
    shifted[:, 2:, 2:] = np.roll(images[:, 2:, 2:], rows, axis=1)
    return shifted

conditions = {
    "normal": normal_images,
    "changed corner": changed_images,
    "shift 1 row": shift_strokes(normal_images, 1),
    "shift 2 rows": shift_strokes(normal_images, 2),
}
print("condition        A      B")
for name, images in conditions.items():
    pred_a, pred_b = predict_both(images)
    print(f"{name:15s} {np.mean(pred_a == labels):.3f}  {np.mean(pred_b == labels):.3f}")

Kết quảcondition        A      B
normal          1.000  1.000
changed corner  0.000  1.000
shift 1 row     1.000  0.775
shift 2 rows    1.000  0.500

Ma trận cho thấy mặt còn lại của bức tranh. A không hề bị ảnh hưởng bởi dịch nét vì chỉ nhìn góc; B rơi xuống 0.775 rồi 0.5. Dịch một hàng đưa shape score của ảnh ngang về khoảng 0, nên với ảnh ngang B quyết định theo nhiễu; dịch hai hàng làm score âm và B gọi mọi ảnh ngang là đứng.

Mỗi model thắng ở một hàng, nên không ô nào cho phép nói “model bền” chung chung. Những điều kiện chưa có hàng, như nét dày hơn hay sáng tối, vẫn là điều chưa biết; điểm tổng và phân tích theo nhóm cùng cần thiết.

Một dạng tìm lỗi khác là ảnh adversarial (ảnh đối kháng): thay đổi nhỏ có chủ đích làm model đổi quyết định. Fast Gradient Sign Method (FGSM) đi một bước $\boldsymbol{\delta}=\epsilon\operatorname{sign}(\nabla_{\mathbf{x}}L)$, thỏa ràng buộc mỗi pixel đổi không quá $\epsilon$, tức $\lVert\boldsymbol{\delta}\rVert_\infty\le\epsilon$. Với logit tuyến tính $z=\mathbf{w}^\top\mathbf{x}+b$, bước ngược dấu $\mathbf{w}$ làm $z$ giảm đúng $\epsilon\lVert\mathbf{w}\rVert_1$: mỗi pixel đổi rất ít nhưng mọi pixel cùng đẩy một chiều. Ảnh càng nhiều pixel có trọng số, tổng lực đẩy càng lớn.

Trong nhiệm vụ “tìm ảnh làm model sai”, tránh chỉ tối ưu một mẫu rồi gọi đó là đánh giá tổng quát. Xác nhận nhãn, giữ ngân sách truy vấn nếu có, lưu input chính xác và seed. Sau mỗi bước, chiếu nhiễu về giới hạn đề cho và về miền pixel hợp lệ, rồi kiểm lại model còn sai không. Đọc đề cụ thể trước khi truy vấn hoặc dùng dữ liệu ngoài.
