Object detection

Một ảnh cho một danh sách dài ngắn khác nhau

Detection khác classification ở chỗ số vật thể không cố định. Ta có thể biểu diễn một ảnh bằng boxes: (M,4), labels: (M,), scores: (M,). $M$ là số dự đoán của ảnh đó, không phải batch size. Ảnh không có vật nào cho boxes shape (0,4). Vì $M$ khác nhau giữa các ảnh, một batch ảnh đi kèm một danh sách các bộ ba như vậy chứ không phải một tensor chung.

Nói gọn, phân loại trả một nhãn cho cả ảnh; phát hiện vật thể (object detection) trả mỗi vật một khung chữ nhật bao quanh (bounding box) kèm nhãn và độ tin cậy, nên khi gán nhãn dữ liệu, mỗi vật cần một box và một lớp. Nhiều hệ thống ghép hai bước: phát hiện vùng trước, như biển số hay khuôn mặt, rồi mới đọc ký tự hoặc phân loại vùng đó.

Box có ba cách ghi thường gặp, gốc $(0, 0)$ ở góc trên trái:

• xyxy: hai góc $(x_1,y_1),(x_2,y_2)$ theo pixel. TorchVision dùng cách này.
• xywh: góc trên trái, rồi rộng và cao, theo pixel. File COCO JSON dùng cách này.
• cxcywh chuẩn hóa: tâm $(c_x,c_y)$ cùng rộng, cao, cả bốn số chia cho kích thước ảnh nên nằm trong 0–1. Nhãn kiểu YOLO dùng cách này.

Không có một quy ước chung cho mọi thư viện, nên format box là điều đầu tiên cần đọc trong đề. Box xyxy $(10, 20, 50, 80)$ có tâm $(30, 50)$, rộng 40, cao 60; trong cxcywh chuẩn hóa, $c_x = 0.5$ nghĩa là tâm nằm giữa ảnh theo chiều ngang. Thu ảnh $800 \times 600$ về $400 \times 300$ thì mọi tọa độ box chia 2.

Ta thống nhất tọa độ biên liên tục, diện tích $(x_2-x_1)(y_2-y_1)$. Không cộng 1 như một số quy ước hộp điểm ảnh đóng. Ảnh có trục $x$ sang phải, $y$ xuống dưới; khi resize hoặc letterbox, box cần chuyển về hệ tọa độ ảnh gốc trước khi xuất.

IoU: đo mức chồng lên nhau

Intersection over union (IoU) lấy diện tích giao chia diện tích hợp:

IoU bằng 1 khi hai box trùng nhau, 0 khi không có giao có diện tích dương. Nó so vị trí và kích thước, không so lớp; box đúng vị trí mà lớp sai vẫn có thể là dự đoán sai.

Ví dụ: $A=[0,0,4,4]$, $B=[1,1,5,5]$. Giao có góc $(1,1)$ và $(4,4)$ nên diện tích $3\cdot3=9$. Hai box đều có diện tích 16, hợp là $16+16-9=23$, IoU $9/23\approx0.3913$. Nếu metric yêu cầu IoU $\ge0.5$, box B chưa khớp A.

Hai box $4 \times 4$ lệch ngang 2 có giao 8, hợp 24, IoU $1/3$; $(0,0,4,4)$ với $(2,2,6,6)$ chỉ giao 4, IoU $4/28 \approx 0.14$.

IoU bằng 0 với mọi cặp không giao nên không cho biết hai box xa hay gần. GIoU trừ thêm phần thừa của hộp nhỏ nhất $C$ chứa cả hai, $\mathrm{GIoU} = \mathrm{IoU} - (|C| - |A \cup B|)/|C|$: $A = (0,0,1,1)$, $B = (2,0,3,1)$ có $C$ rộng 3 nên GIoU là $0 - (3 - 2)/3 = -1/3$.

Ta viết hàm nhỏ có kiểm box hợp lệ. Chạm cạnh không tạo diện tích, nên bề rộng/chiều cao giao dùng max(0, ...).

import numpy as np

def box_iou(a, b):
    a = np.asarray(a, dtype=float)
    b = np.asarray(b, dtype=float)
    assert a[2] > a[0] and a[3] > a[1]
    assert b[2] > b[0] and b[3] > b[1]
    left = max(a[0], b[0])
    top = max(a[1], b[1])
    right = min(a[2], b[2])
    bottom = min(a[3], b[3])
    intersection = max(0, right - left) * max(0, bottom - top)
    area_a = (a[2] - a[0]) * (a[3] - a[1])
    area_b = (b[2] - b[0]) * (b[3] - b[1])
    return intersection / (area_a + area_b - intersection)

print(round(box_iou([0, 0, 4, 4], [1, 1, 5, 5]), 4))
print(box_iou([0, 0, 4, 4], [4, 0, 8, 4]))

Kết quả0.3913
0.0

Hai giá trị đối chiếu tính tay và trường hợp chạm biên. Nếu code cho IoU âm, thường ta đã quên chặn diện tích giao hoặc hiểu sai format.

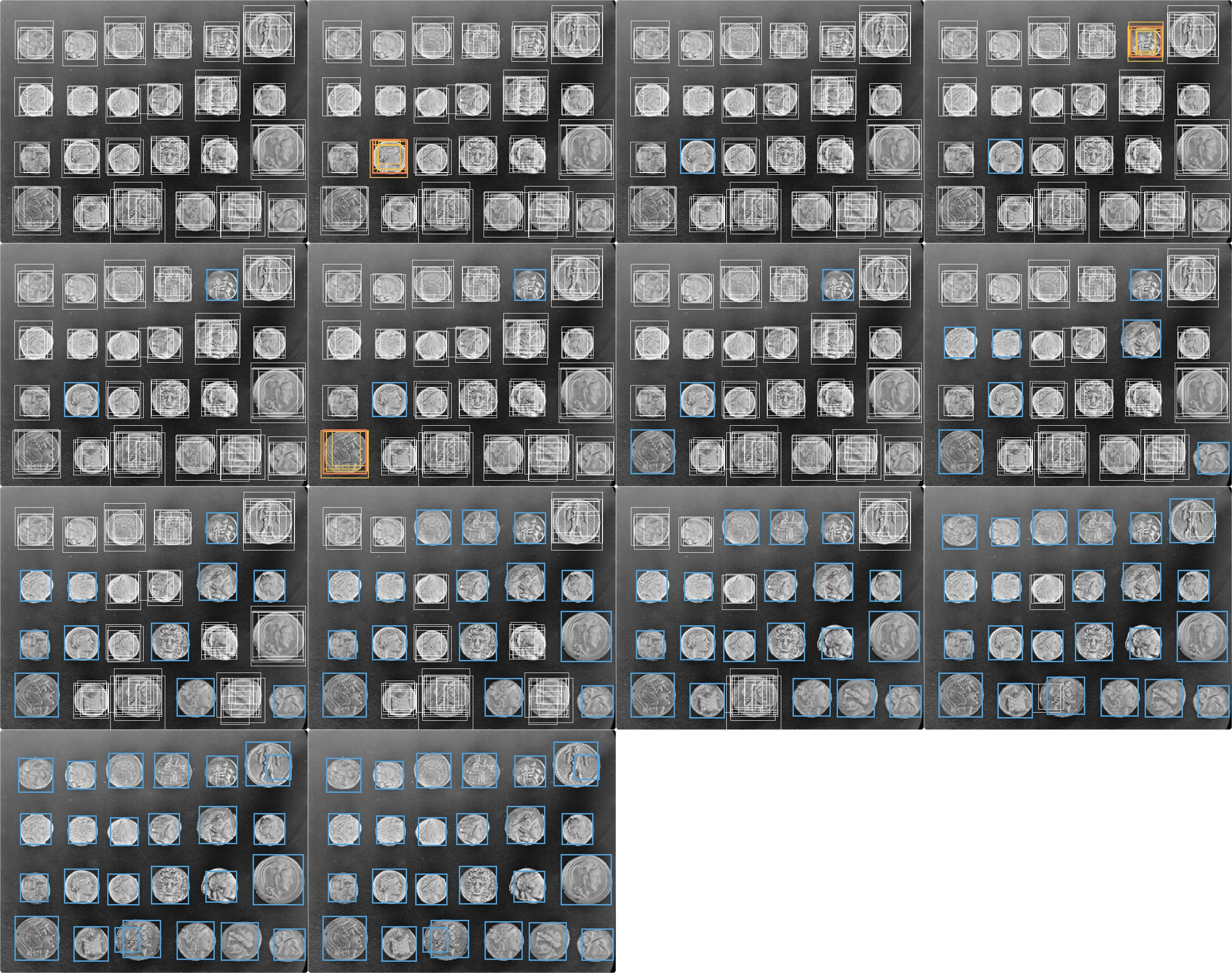

NMS: bỏ những box trùng dự đoán

Nhiều detector sinh nhiều ứng viên quanh một vật thể. Non-maximum suppression (NMS) là một thuật toán tham lam:

1. Giữ box có score cao nhất.
2. Bỏ mọi box còn lại chồng lên nó với IoU vượt ngưỡng.
3. Lặp với phần còn lại.

Trong ví dụ một lớp, ba ứng viên có score 0.9, 0.8, 0.7. Box 0 và 1 chồng nhiều; box 2 ở xa. Ta kiểm với thư viện để xác nhận quy ước “lớn hơn threshold”.

boxes = np.array([[0, 0, 4, 4],
                  [0.5, 0.5, 4.5, 4.5],
                  [6, 0, 10, 4]], dtype=float)
scores = np.array([0.9, 0.8, 0.7])

def nms_one_class(boxes, scores, threshold):
    remaining = list(np.argsort(-scores, kind="stable"))
    kept = []
    while remaining:
        best = remaining.pop(0)
        kept.append(int(best))
        remaining = [index for index in remaining
                     if box_iou(boxes[best], boxes[index]) <= threshold]
    return kept

kept = nms_one_class(boxes, scores, threshold=0.5)
print("kept:", kept)
import torch
from torchvision.ops import nms
library_kept = nms(torch.tensor(boxes, dtype=torch.float32),
                   torch.tensor(scores, dtype=torch.float32), 0.5)
print("library:", library_kept.tolist())

Kết quảkept: [0, 2]
library: [0, 2]

Cả hai giữ 0 và 2. Box 1 chồng box 0 với IoU $3.5^2/(32-3.5^2)\approx0.62>0.5$ nên bị loại; box 2 không chạm box 0 nên ở lại.

NMS giả định các box chồng mạnh cùng lớp là ứng viên lặp của cùng một vật. Trong đám đông, hai vật thật có thể chồng box: hai người đứng sát nhau có box IoU 0.6 thì NMS ngưỡng 0.5 sẽ xóa một người. Ngưỡng NMS thấp dễ mất recall; ngưỡng cao lại để lọt box trùng.

Ngưỡng score và ngưỡng IoU của NMS là hai nút khác nhau: một loại bỏ ứng viên thiếu tự tin, một loại bỏ ứng viên trùng nhau. Vòng lặp trên tốn tới $O(n^2)$ phép tính IoU với $n$ ứng viên, nên ảnh đông vật chạy chậm hơn rõ rệt.

NMS chuẩn làm riêng từng lớp. Người ngồi trên xe đạp cho hai box chồng nhiều nhưng khác lớp; trộn lớp thì box xe đạp bị xóa. batched_nms nhận thêm nhãn và chỉ so các box cùng lớp.

from torchvision.ops import batched_nms
rider = torch.tensor([[0, 0, 4, 8], [0, 2, 4, 9]], dtype=torch.float32)
rider_scores = torch.tensor([0.9, 0.8])
rider_labels = torch.tensor([0, 1])  # 0 = người, 1 = xe đạp
print("IoU:", round(box_iou(rider[0], rider[1]), 4))
print("trộn lớp:", nms(rider, rider_scores, 0.5).tolist())
print("theo lớp:", batched_nms(rider, rider_scores, rider_labels, 0.5).tolist())

Kết quảIoU: 0.6667
trộn lớp: [0]
theo lớp: [0, 1]

Có thể cài NMS theo lớp bằng đúng một lần gọi nms: cộng vào cả bốn tọa độ của mọi box lớp $c$ cùng một lượng $c\cdot(m+1)$, với $m$ là tọa độ lớn nhất trong batch. TorchVision dùng mẹo này khi số box không quá lớn. Detector kiểu DETR (mục “Các họ detector”) không cần NMS; không áp thêm NMS chỉ theo thói quen.

Ghép đúng một lần trước khi tính điểm

Giả sử ảnh có hai chai thật. Dự đoán theo score giảm dần là chai A đúng, chai A lần nữa, chai B đúng. Ground truth A chỉ được ghép một lần, nên chuỗi là TP, FP, TP. Nếu tính cả hai box A là đúng, ta sẽ thưởng việc khoanh trùng. Box đúng lớp nhưng IoU chỉ 0.4 khi ngưỡng là 0.5 cũng là FP, và vật thật ấy thành FN nếu không có box nào khác khớp.

Sau mỗi dự đoán, precision là số TP chia số dự đoán đã giữ; recall là số TP chia tổng ground truth. Với chuỗi trên:

Code dưới ghép cho một ảnh, một lớp: duyệt dự đoán theo score giảm dần, mỗi dự đoán lấy ground truth chưa ghép có IoU cao nhất; đạt ngưỡng 0.5 thì là TP, không thì FP. Scorer COCO theo cùng quy tắc và có thêm vùng crowd: dự đoán rơi vào đó được bỏ qua, không tính FP.

ground_truth = np.array([[0, 0, 4, 4], [6, 0, 10, 4]], dtype=float)
ranked_boxes = ground_truth[[0, 0, 1]]
matched = set()
true_positive = []
for predicted in ranked_boxes:
    available = [j for j in range(len(ground_truth)) if j not in matched]
    best = max(available, key=lambda j: box_iou(predicted, ground_truth[j]),
               default=None)
    correct = best is not None and box_iou(predicted, ground_truth[best]) >= 0.5
    true_positive.append(int(correct))
    if correct:
        matched.add(best)

tp = np.cumsum(true_positive)
precision = tp / np.arange(1, len(tp) + 1)
recall = tp / len(ground_truth)
print("TP flags:", true_positive)
print("precision:", precision.round(4).tolist())
print("recall:", recall.tolist())

Kết quảTP flags: [1, 0, 1]
precision: [1.0, 0.5, 0.6667]
recall: [0.5, 0.5, 1.0]

Recall đứng yên ở box trùng, precision giảm. Nếu đếm chai bằng số box giữ lại, box trùng này cũng biến 2 chai thành 3: lỗi ghép và lỗi đếm có cùng gốc.

AP và mAP nói gì?

Average precision (AP) tóm tắt đường precision–recall (bài 1.5) khi thay đổi ngưỡng score. Trong cách all-points, ta lấy đường bao precision $p_{\mathrm{interp}}(r)=\max_{r'\ge r}p(r')$, rồi cộng diện tích các đoạn recall tăng. Ví dụ tính tay có AP $0.5\cdot1+0.5\cdot(2/3)=5/6$.

def ap_all_points(precision, recall):
    p = np.r_[0.0, precision, 0.0]
    r = np.r_[0.0, recall, 1.0]
    envelope = np.maximum.accumulate(p[::-1])[::-1]
    return float(np.sum((r[1:] - r[:-1]) * envelope[1:]))

print("AP vi du:", round(ap_all_points(precision, recall), 4))
print("mAP vi du:", round(np.mean([5 / 6, 1 / 2]), 4))

Kết quảAP vi du: 0.8333
mAP vi du: 0.6667

mAP là trung bình AP qua các lớp; dòng thứ hai lấy trung bình cho hai lớp có AP $5/6$ và $1/2$. Con số này còn phụ thuộc ngưỡng IoU dùng khi ghép:

• AP50 (kiểu PASCAL VOC) chỉ cần IoU $\ge0.5$.
• COCO lấy trung bình qua 10 ngưỡng IoU $0.50, 0.55, \dots, 0.95$. Mã COCOeval là nguồn để kiểm định nghĩa. “mAP” thiếu ngưỡng và quy ước chưa đủ để so điểm.

Các họ detector

Mọi detector đều biến ảnh thành danh sách box; các họ khác nhau ở cách sinh ứng viên.

Cách cổ điển hơn nữa là trượt một cửa sổ khắp ảnh ở nhiều cỡ và chạy bộ phân loại ở mỗi vị trí: hàng vạn lần chạy cho một ảnh. Các họ dưới đây tìm cách tránh chi phí ấy.

Hai giai đoạn: đề xuất rồi phân loại. R-CNN (2014) lấy khoảng 2000 vùng đề xuất từ một thuật toán ngoài, cắt và resize từng vùng rồi chạy CNN riêng cho mỗi vùng để phân loại. Fast R-CNN chạy CNN một lần trên cả ảnh, rồi cắt đặc trưng của từng vùng ngay trên feature map.

Faster R-CNN thay thuật toán ngoài bằng region proposal network (RPN): một mạng nhỏ trượt trên feature map, tại mỗi vị trí chấm điểm “vật hay nền” cho vài anchor (box mẫu nhiều kích thước và tỉ lệ) và hiệu chỉnh tọa độ của chúng. Giai đoạn hai nhận các vùng điểm cao nhất, gán lớp và tinh chỉnh box lần nữa. Vật bị RPN bỏ sót thì giai đoạn hai không bao giờ thấy.

Một giai đoạn: dự đoán thẳng trên lưới. YOLO (2016), SSD, RetinaNet bỏ bước đề xuất: một lượt mạng dự đoán trực tiếp lớp và box ở mọi ô của lưới feature map. Với head kiểu YOLOv3, mỗi ô có $A$ anchor, mỗi anchor cho 4 số tọa độ, 1 điểm objectness (“có vật không”) và $C$ score lớp, nên lưới $S\times S$ cho $S^2A(5+C)$ số; sau đó lọc theo score và chạy NMS. Nhiều phiên bản mới bỏ anchor, dự đoán thẳng khoảng cách từ điểm lưới tới bốn cạnh box.

Một lượt mạng nên nhanh, hợp video thời gian thực. Đổi lại, gần hết ô là nền, nên loss phải xử lý mất cân bằng; RetinaNet dùng focal loss để giảm trọng số các ô nền dễ. Focal loss nhân cross-entropy với $(1 - p_t)^\gamma$: mẫu dễ có $p_t = 0.9$ với $\gamma = 2$ chỉ còn $1/100$ loss.

Dự đoán tập: không cần NMS. DETR (2020) cho transformer xuất cố định $N$ query, mỗi query là một box kèm lớp, hoặc lớp “không vật thể”. Khi huấn luyện, Hungarian matching (bài toán ghép cặp chi phí nhỏ nhất quen thuộc trong lập trình thi đấu) ghép mỗi vật thật với đúng một query; query thừa phải dự đoán “không vật thể”, nên model tự học không khoanh một vật hai lần.

Trong đề thi, ràng buộc thời gian thường quyết định họ: cần thời gian thực thì nghĩ tới họ một giai đoạn trước. Dù chọn họ nào, model có sẵn chỉ cho kết quả đúng khi được gọi đúng cách: đúng format ảnh vào, đúng cách đọc box và ID lớp ra.

Dùng detector có sẵn để đếm chai

Muốn dùng một detector đã huấn luyện, phải biết đúng nó nhận gì và trả gì. Với Faster R-CNN ResNet-50 FPN của TorchVision ở chế độ eval():

• Đầu vào là danh sách tensor ảnh RGB float trong 0–1, mỗi ảnh một kích thước; model tự resize và chuẩn hóa.
• Mỗi ảnh cho một dict boxes (xyxy theo pixel của ảnh gốc), labels, scores.

Hậu xử lý bên trong đã bỏ box score dưới 0.05, chạy NMS theo lớp với ngưỡng 0.5 và giữ tối đa 100 box mỗi ảnh.

labels đánh theo ID gốc của COCO: 91 vị trí gồm nền (0) và vài ID bỏ trống, nên chai (bottle) mang ID 44. Nhiều bộ nhãn khác, như nhãn YOLO, đánh liền 80 lớp từ 0, ở đó chai là 39. Tên lớp phải đọc từ metadata đi cùng checkpoint, không suy từ một danh sách khác.

Script của chương làm đúng các bước này trên máy không có Internet: kiểm SHA-256 của state dict Faster R-CNN COCO V1 với metadata (kèm 91 tên lớp đúng thứ tự), dựng model với weights=None để không tự tải, rồi in từng box xyxy, class ID, tên và score của một ảnh. Lệnh không có --run chỉ kiểm tệp; thêm --run mới nạp model và suy luận trên CPU. Tham số --score-threshold (mặc định 0.5) chỉ quyết định dòng nào được in.

Quay lại ba chai trên bàn. Số chai của một ảnh là số box có labels == 44 và score từ ngưỡng $t$ trở lên. Ngưỡng $t$ chọn trên ảnh validation có nhãn số lượng: quét vài giá trị, đo lỗi đếm (ví dụ MAE), lấy $t$ tốt nhất rồi mới chạy test.

Trước khi quét, xem các ảnh có chai nhỏ, bị che hoặc đứng sát nhau: đó là nơi NMS và ngưỡng score gây lỗi nhiều nhất. mAP cao chưa bảo đảm đếm tốt: AP tổng hợp mọi ngưỡng score, còn bộ đếm chỉ dùng một.
